ZSOUND LA110的设计始于2009年，设计目标是做一款高声压的小型线阵列音箱，主要应用于流动演出市场。设计时主要考虑以下几点：
1,音箱单元和结构的选择
2,外形尺寸和重量的控制
3,可以多只音箱并联的阻抗
4,快速并节约空间的安装运输方式
5,配套系统机柜的做法
6,简易轻便的安装连接
以上的思路都是围绕方便流动使用这个中心思想，目的就是让该音箱系统在流动市场上具备强大的竞争优势。和一般音箱研发者的思路不同，笔者考虑的不光是音箱的设计，在设计音箱的同时就已经考虑该音箱的系统配套，更多的从使用者的角度出发去考虑整个音箱系统的设计。 |
|
一、音箱单元、结构的选择、外形尺寸和重量的控制：
要实现在小型流动演出中做为主扩声音箱，必须保证有足够的声压级，一般都必须达到135DB以上的峰值声压级。而现有的压缩高音单元和动圈低音单元的灵敏度和功率是有一定局限的，通常能达到较高声压级的高音单元是￠75（3in）和￠100（4in）的，￠75的单元一般灵敏度在108-112DB之间，功率在75-80W左右，单个的最大峰值声压级高达137DB。由于￠100的单元市场上比较少见，性能比较好的更是凤毛麟角并且极其昂贵，所以不予考虑。我司所选择单元最大峰值声压级高达137dB，高出小型流动演出135dB的要求。另外选配了用一只额定功率高达350W的10”钕磁低音，保证音箱前面50米声音在12K都是平滑的，中高频很好。
音箱的单元布置有轴对称和非轴对称之分，轴对称布置一般都是偶数单元的配置分左右对称摆放，好处是物理中心居中，声像也左右对称。缺点是单元数量多，必须解决同频段工作的左右低音单元偏轴干涉的问题。而解决该问题的其中一个办法是左右低音单元分开频段工作，这导致配套的功放功率和通道数量都会上升，系统成本偏高。非轴对称者刚好相反，单元数量少，配套的功放简单，但物理中心不在中间，必须增加配重平衡，而且声像左右不对称。那有没有一种可以综合两种布局的优点的方法呢？答案是有的，笔者使用一个￠75（3in）钕磁压缩高音配合由我司自己研发的指数扩散号角，从横切面面积上刚好与10”的钕磁低音面积相等，并且将两边倒相孔设计在左右抽手两侧，实现了左右对称声像居中，这就是我们LA110设计上的其中一个最重要的优点：单元数量少，重量轻，声压大，体积小。
二、可以多只音箱并联的阻抗
音箱本身重量减轻可以大大方便安装，实际上功放机柜的重量同样是不容忽视的，对于流动演出的安装人员来说，功放机柜的重量同样要足够轻，而且机柜的数量应该越少越好，这就要求音箱可以实现多只并联，以降低功放的数量，并且减少功放到音箱之间的音箱线的数量，这都将大大节约安装人员的工作时间和强度。当然，功放的功率容量是一定的，不能同时推动数量过多的音箱，也不能长期工作在过低的负载阻抗下。对于线阵列音箱，常见的做法是2-3只并联，单只音箱8欧的阻抗，功放工作在2.7-4欧的状态。功放所接的负载阻抗越大，功放的热损耗就越小，有效阻尼系数就越高，线损也越小，但功放的输出电压容量是有限的，音箱的阻抗太高也会导致得不到足够的驱动功率。这就需要综合考虑音箱功率，阻抗，功放的最大功率和安全工作的最低阻抗，必须合理地搭配和平衡，在保证音箱得到足够的功率驱动同时，功放可以长期安全工作，线损不会太高。LA110音箱可以实现最多4只并联，最低的阻抗不低于4欧，而单元可以得到2倍以上的驱动功率。各单元的具体阻抗均为16欧。当4只音箱并联时，阻抗在4欧的工作状态，一个低音的额定功率为350W，4只音箱并联时低音总功率为1400W，而配套的低音功放为8欧1300W，4欧2600W，刚好约有2倍于低音的功率。高音功放为8欧1300W，音箱4只并联时高音部分为4欧320W，达到功放8倍于高音的功率。最终实现1台功放（一台2*1300W）可以推动4只LA110，大大减少了配套功放的数量。
三、快速并节约空间的安装运输方式
对于一间流动演出的音响出租公司，怎么才能大幅降低运营成本呢？答案是选择合适的音响系统，音响出租公司主要的运营费用是仓库租金，运输成本，人力成本3项，合适的音响系统可以大幅降低仓储和运输的费用，因为它具有足够小的体积。可以大大降低人力成本，因为它不但足够小，还很轻，而且安装拆卸很快，无论运输，安装都节约了大量的时间和人力。
所以，快速并节约空间的安装运输方式，就是LA110设计时必须考虑的问题。常见的线阵列音箱使用航空箱运输，系统每一次安装，每一只音箱都必须打开航空箱的上盖，推到吊架下用插销连接，然后推开航空箱底盖，找到上盖重新盖好推到另外一个地方堆放，演出完成后拆卸时把航空箱重新推到音箱下，再次揭盖，装完音箱后盖上航空箱上盖，然后再推走，花费大量时间。笔者设计LA110使用一个金属轮子板运输，4个音箱堆叠成一组，外面套一层防撞的帆布罩，在系统安装时，揭开帆布罩，推到吊架底下，一次吊挂4只音箱，拆卸时同样一次拆卸4只音箱，无需逐只拆卸，安装和拆卸所花的时间节约了3倍。而且在货车上堆叠时，使用轮子板运输比使用航空箱节约了大量的空间，使用的货车数量可以大大降少或者使用更小的货车。两种运输方式的对比见图：
四、 配套系统机柜的做法，简易轻便的安装连接
中小型流动演出系统经常遇到的问题就是安装时间的问题，为此我们特别为LA110配置了LA110S双15”超低频音箱，另外配合我司的MA1300Q四通道开关电源功放，TCD-4电源信号分配器及M44音频数字处理器，一套由4只LA110，2只LA110S，2只全频返送音箱系统即可搭建而成。MA1300Q为2U的开关电源功放，重量轻、功率大，配合上M44、TCD-4只需要使用一个6U机柜边可全部使用。并且LA110可以直接安装在LA110S之后直接安放在地上使用，无需吊挂。LA110配合LA110S安装之后还可以调节其连接角度以保证演出时候的不同需要。所以您只需要配备搬运两个轻便的6U功放机柜、做一些建议的线路连接，在10分钟您即可搭建起一套由8只LA110+4只LA110S+4个返听音箱组成的千人流动演出系统。如下图：  |
深圳华侨城教堂使用了ZSOUND 8只LA110单十寸线阵列音箱作为主扩， 8只K24全频音箱作为侧边补声、8只P10全频音箱作为返送，配套使用2只LA110S次低音箱、M44数字处理器、MS系列变压器功放等设备组成的扩声系统配置合理，安装完成后教堂内的声音饱满清晰，且系统的控制简单易操作，赢得了教堂工作人员的信赖。

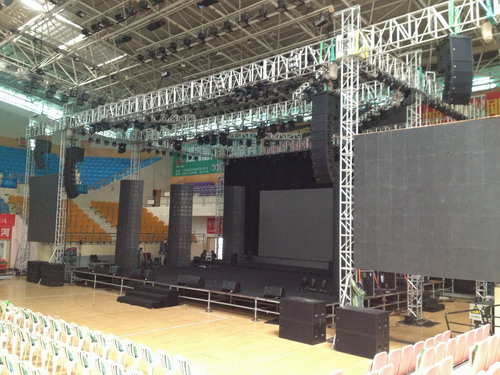

都江堰市飞龙体育馆于2012年8月全面竣工，场馆设施完善，在扩声系统方面使用了使用了ZSOUND音响设备，24只LA110单十寸线阵列音箱作为主扩，配套DX系列数字处理器、MS系列变压器功放等设备，扩声系统的设计保证了声音能够均匀的覆盖到整个场馆。
